公司是一家集设计、研发、生

产、销售于一体的高科技自动门厂家，主要进行自

动感应门控制系统、自动旋转门控制系统的开发，

经营以自动感应门、两翼自动门旋转门、三翼自动

旋转门，手动旋转门，弧形门、医用门、别墅车库

门、别墅平移门、刷卡门禁、伸缩门、一卡通、90

度开门机、工业门、旋转门电控系统为主体。并维

修各个品牌自动感应门、自动旋转门。



本公司始终坚持以质量为本的科学理念，注重

先进技术的引进和吸收，在每年度的北京、上海、

广州三大门业展会上，积极参与国内外品牌制造商

的技术交流与合作。拥有完整、科学的质量管理体

系，诚信快捷的服务宗旨。我们将不断开拓，积极

进取，与广大用户真诚的交流合作。门窗资源网

欢迎各界朋友莅临参观、指导和业务洽谈。



平移自动门安全使用注意事项：



1. 请按秩序通过自动门.请不要在门快关闭时或门关闭时

强行通过自动门,保证在门开启容一个人以上的空间时通

过自动门.

2. 不要拥堵自动门,冲撞自动门,或用外力损坏自动门设备



及门体.

3. 身高在1.2米以下的儿童,行动不便的老人及残障人士



请在监护人帮助下通过自动门,否则后果自负.

4. 请不要在自动门口内长时间逗留,自动门口内不要放有

任何障碍物品.

5. 自动门在自动感应状态时,请不要在感应区域内以及自

动口内长时间逗留.

6. 在停电时可手动向二边推开自动门门扇.自动门故障时

或紧急情况下请先关闭自动门电源,手动推开自动门门扇.

7. 请在自动门的固定玻璃门扇,活动玻璃门扇贴上醒目标

志(如公司名称,公司标志等)以避免人员冲撞自动门玻

璃.



医用门

适用：医院、洁净室、化验室、药厂车间、生化

室。

动力梁为铝合金型材，传动结构合理、可靠，寿命

达100万次以上。



门体采用发泡工艺，表面外饰大平面亚光不锈钢板

材或铝材，可选择多种喷塑色彩。两侧及中缝装有

密封条，符合医院使用的卫生要求。

活动门运行平稳，专用控制器和脚感应（或无源脚

踏开关）开关性能优越，医护人员只须将脚伸入开

关盒阻断光线或踏压开关，自动门即能开闭。也可

用手控开关操作。

门板材可选：不锈钢、铝材、钢质、聚氨酯发泡。

三翼自动旋转门控制系统使用说明书



⒈技术参数



◆工作电压AC220V/50Hz；；



◆输出电机电源三相调频、调压交流电源；



◆变频器工作电源AC200-230V（+10% -

15%）/50Hz±5%；



◆PLC工作电压100-240V AC；



◆信号输入方式下拉电平动作方式；



◆信号输出方式继电器干触点输出方式。



⒉功能特点



◆安全防夹防撞功能；◆残疾人优先专用速度功

能；



◆慢速长转功能；◆智能照明开关功能；



◆感应智能速度功能；◆计数定位功能；



◆锁门功能。◆可外接彩色触摸控制屏



3.驱动方式：◆交流变频驱动方式。



4. 各输出点工作方式及特点：



●X0：启动、停止信号输入控制端口，闭合启动，断开

停止。标识为“急

停”，号码15。适用于“常开、常闭型”开关。

●X1：减速输入，号码16。停止时缓冲减速输入，（如

接“近开关，磁铁干簧管”等），此接近开关比X7的计数

开关提前一个45度角度。

●X2：防夹、防撞信号输入端口，标识为“防夹”，号码

为17。当“防夹”

防撞传感器有信号输入时，旋转门在运行状态中将立即

停止运转，若信号消失，旋转门继续运行。若信号始终

不消失，则旋转门始终停止不动。

●X3：残疾专用速度信号输入端口，标识为“残疾”，号

码18。凡是触发此信号端，旋转门将以设定的“残疾”专

用速度运行两圈，再快速运转一圈后，恢复为原来速

度。若需解除“残疾”误操作，只须将“急停”开关断开后

再闭合即可。

●X4：慢速转动信号输入端口，标识为“慢速”，号码

19。当此端口对地闭

合接通时，转门将在待机时，保持设定的慢速度转动不

停，当感应信号来临时，旋转门会以正常主速度运转三

圈，再恢复到慢速。此时的“残疾功能，防夹功能”一样

有效。

●X5：照明启动、停止信号输入端口。标识为“照明”，

号码20。此端口对

地接通后，照明端有220V交流电压输出，供天花照明使

用。反之，断开后无输出，照明灯熄灭。

●X6：动作感应信号输入端口。标识为“感应”，号码为

21。此端口有信号

时，旋转门在等待或慢速转动的待机状态中，旋转门将

以正常主速度运行，但在停止运转和残疾速度时无效。

每次正常感应旋转门会转动三圈后，恢复原来状态。

●X7：计数信号输入端口。标识为“计数”，号码为22。

此端口用于旋转门

在旋转过程中的“计数”、“定位”和“停止”，此开关为“常

开”型传感器。（如接“近开关，磁铁干簧管”等）。

锁门信号输入端口：号码为30/标识为“锁门”，此端口采

用“常开常闭”

型开关，当此端口与地接通时，旋转门，。停止工作，

专用机械锁此时可将旋转门锁住。锁门信号解除后，旋

转门恢复工作。

●标示“地”，号码为23。此端口为信号、电源的公共

端。所有的23号均为通用一体端。

●标为“+24V”，号码为24。此端口为正电源24V 直流，

可供传感器工作用

电，“地”23 号为电源负极。

5. 凡有信号输入、输出时，PLC 的X、Y 输入、输出端

的“IN、OUT”指示灯将被相继点亮。

6. 注意：待确认安装、连接无误后，方可通电运行调

试，电机输出端严禁接输入电源，否则严重烧毁元件，

另外，输入电源必须有接地保护端。

7. 松下变频器的参数调整方法：

首先，将在使用中旋转门的“急停”开关停止。然后按变

频器的“MODE”

键→显示“Fr”→再按“MODE”键→显示“dr”→再按

“MODE”键→显示要调整的项目“P01”→按“SET”键→显

示“05.0”→按“▲”增加调整参数或者按“▼”减小调整参

数→调至所要设置的参数→再按“SET”键确定调整后的

参数→跳至“P02”→再按“SET”键→按“▲”增加调整参数

或者按“▼”减小调整参数→调至所要设置的参数→再按

“SET”键确定调整后的参数→跳至“P03”→重复上述部

骤,直至所要调整的参数完全调整完毕后,再按“MODE”键

→显示“0.00”完成参数项目调整。





遥控车库门



1. 遥控车库门 适用范围：别墅、排屋、小区，公

寓楼、山庄等场所的车库；

功能：可遥控、电控、手控、遇阻能停，停电可以

钥匙手动开关门等

特点：无需下车开关门的麻烦之苦，便捷的在车上

遥控开关门，车库门的参数详细介绍同时具有隔

热、隔音、阻燃等兼容智能一体化。遥控车库门的

参数详细介绍含安全保护装置，标称AC220V电压的

电机，在停电时可以配置EPS后备电源。标称

DC12V和DC24V电压的电机，可以配置同等电压的

蓄电池切换装置。

2. 遥控车库门 技术参数：

运行速度升降速度0.1～0.16m/s 输入电源电压

220V±15%频率 50～60Hz 最大输入功率 150W

直流电机 DC24V 电路保护 3A、5A保险管

遥控距离 ≥30m 遥控器电池 12V/27A或12V/23A

环境湿度相对湿度 90%以下 工作温度 －40℃～

+50℃

门板厚度 40mm 门体重量 8-8.5kg/平方米

门皮彩钢厚度 0.326mm

门体结构 中间填充聚胺酯发泡双层彩板结构

五 金 件 冷轧板热浸镀锌处理成都车库门的参数详

细介绍

3安全保护：

红外安全保护装置：门板上行时遇障碍会自动停

止，下行时遇障碍自动反转，确保您的家人和车辆

的安全。

马达保护：欠压、过压、过流、过载、过热，运行

时间

密封组件：底部U形乙烯树脂密封条，防冻，防潮和

防水渗入，侧边、顶部，带槽密封条密封，门板间

连接处，以凸凹槽密封。

钢绳保护:钢绳在断裂时或不正常状态有防断刀保护

门不会掉下来

门体下降检测装置:气感安全边、雷达、地磁环、红

外线、钢丝绳防松组装置等

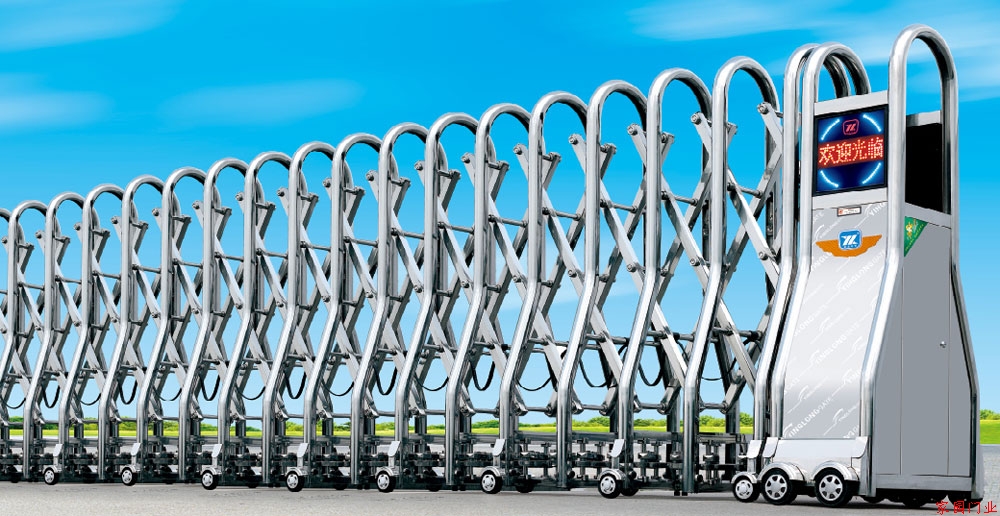

电动伸缩门的构成及工作原理



电动伸缩门的组成：主要由门体、驱动器、控制系统

构成。门体采用优质不锈钢及铝合金专用型材制作，

采用平行四边形原理铰接，伸缩灵活行程大。驱动器

采用特种电机驱动，蜗杆蜗轮减速，并没有手动离合

器，停电时可手动启闭，控制系统有控制板，按钮开

关，另可根据用户需求配备无线遥控装置。可配备滚

动显示屏，显示500字的显示内容。还可配备智能红

外线双探头防碰撞装置，遇人或异物20-30CM可自动

返回运行，从而保障车辆及行人的安全。

驱动系统：采用双轨、单轨、无轨系统可自由选

择。

可选高配：微电脑指纹开门系统、IC卡读写开门系统

□、红外线自动关门系统□。

防撞功能：在关门运行状态下，智能红外线防撞遇

人或物可自动返回运行或停止运行。

防爬报警：配置红外防翻越探测系统。当门体处在关

门到位状态下，智能红外线防爬信号有效输出报警信

号，智能

红外线感应到障碍物，此时控制箱内报警发出报警：

报警时间10秒，可通过控制盒控制器停止键或开门

键解除报警。

可靠操作：产品可通过外置遥控接收或手动控制

盒，控制盒接收动作命令后，通过有线输送到电箱

内，避免电箱屏

蔽或者建筑物信号折射弊端，实现动作的准确及

时。门体动作时，当检测到开、关限位信号，门体

会自

动停止运行。

急停功能：在运行状态下，遇到紧急情况，可以快速

通过紧急停止开关切断电源，实现紧急停止，确保安

全。

过载保护：电机温度达到120℃或者运行到达设定时

间，电机会停止工作，保护电机使用寿命。

手动离合：门体装有手动离合装置，停电或检修

时，可打开离合手柄，然后以手动方式推拉门。

安全防盗：门体在停止状态，通过减速箱的蜗轮蜗杆

机构，实现门体自锁，外力不能推开。

漏电保护：产品带有漏电保护功能，对控制系统接

地过流压保护。

总体特征：产品运行稳定、顺畅、安静，安全性高、

使用寿命高。

环境温度  ：-45℃至+110℃。适合在高温、高寒及风

雨冰雪、斜坡、铁路上方、轨道上方等多种环境下。

运行速度：20m/min

工作电压：180-250VAC,50HZ

运行噪音：在运行过程中噪音<65dB

额定功率：450W

额定电流：2.6A

绝缘等: E级
